YX6100-16S 是一个提供串口的语音芯片,良好的集成了 MP3、WAV 的硬解码。 同时软件支持工业级别的串口通信协议,以 SPIFLASH、U 盘作为存储介质,用户可以 灵活的选用其中的任何一种设备作为语音的存储介质。通过简单的串口指令即可完成播 放指定的语音,以及如何播放语音等功能,无需繁琐的底层操作,使用方便,稳定可靠 是此款产品的大特点。
无需任何烧录器,无需任何软件,USB 直接烧写 FLASH。
同时可以以 SPIFLASH 为存储介质的 U 盘功能,后面章节详细说明
1.2 功能
1、支持采样率(KHz):8/11.025/12/16/22.05/24/32/44.1/48
2、24 位 DAC 输出,动态范围支持 90dB,信噪比支持 85dB
3、大支持 16M 字节的 SPIFLASH。例如 W25Q16[2M 字节]、W25Q128[16M 字节]
4、多种控制模式,并口控制模式、串口模式、AD 按键控制模式[此功能可以定制开发]
5、Miniusb 接口更新语音文件,无需安装任何软件。支持 XP 和 WIN7 系统。
6、支持组合播放功能,可以实现报时、报温度,在一定程度上可以替代一些昂贵的 TTS 方案
7、30 级音量可调,5 级 EQ 可调[此功能暂不开放]
8、可以接耳机,可以接功放
9、支持 1 段语音的触发播放,IO 检测的方式,所以适合碳膜按键等等场合
10、可以同时支持 U 盘以及 SPIFLASH 作为存储介质
1.3 应用
1、 车载导航语音播报
2、 公路运输稽查、收费站语音提示;
3、 火车站、汽车站安全检查语音提示;
4、 电力、通信、金融营业厅语音提示;
5、 车辆进、出通道验证语音提示;
6、 公安边防检查通道语音提示;
8、 电动观光车安全行驶语音告示;
9、 机电设备故障自动报警;
10、消防语音报警提示;
2. 方案说明
芯片选用的是 SOC 方案,集成了一个 16 位的 MCU,以及一个专门针对音频解码的 aDSP,采用硬 解码的方式,更加保广告法证了系统的稳定性和音质。小巧的封装尺寸更加满足嵌入其它产品的需求
2.1 参数说明
名称 | 参数 |
MP3文件格式 | 1、支持有比特率11172-3和 ISO13813-3 layer3音频解码 |
2、采样率支持(KHZ):8/11.025/12/16/22.05/24/32/44.1/48 | |
3、支持 Normal、Jazz、Classic、Pop、Rock 等音效 | |
USB 接口 | 2.0标准 |
UART 接口 | 标准串口,TTL 电平,波特率可设[用户不可设] |
输入电压 | 3.3V-5V[7805后级串一个二极管为佳] |
额定电流 | 10MA[静态] |
低功耗电流 | <200uA |
功放功率 | 驱耳机,功放 |
尺寸 | 16S |
工作温度 | [-40度] -- [80度] |
湿度 | 5% ~ 95% |
主芯片型号 | YX6100-16S[SSOP24] |
管脚说明
引脚序号 | 引脚名称 | 功能描述 | 备注 |
1 | SPIDO | SPI_DO | 数据总线 |
2 | SPICLK | SPI_CLK | 数据总线 |
3 | SPICS | SPI_CS | 片选总线 |
4 | GPIOA1 | P01 触发输出口1 | 接地触发 |
5 | USB- | USB- DM | 电脑的 USB 口或者 U 盘 |
6 | USB+ | USB+ DP | 电脑的 USB 口或者 U 盘 |
7 | GPIOA6 | 退耦 | |
8 | GND | 音频地 | |
9 | DAC-R | 音频输出右声道 | 驱动耳机、功放 |
10 | DAC-L | 音频输出左声道 | 驱动耳机、功放 |
11 | VDDIO | 3.3V 电源输出 | 给 SPI flsah 供电 |
12 | VDD | 5V 电源输入 | 不可以超过5.2V |
13 | GND | 电源地 | |
14 | TX | UART 串行数据输出 | 3.3V 的 TTL 电平 |
15 | RX | UART 串行数据输入 | 3.3V 的 TTL 电平 |
16 | BUSY | Busy 输出 | 播放时输出低电平 |

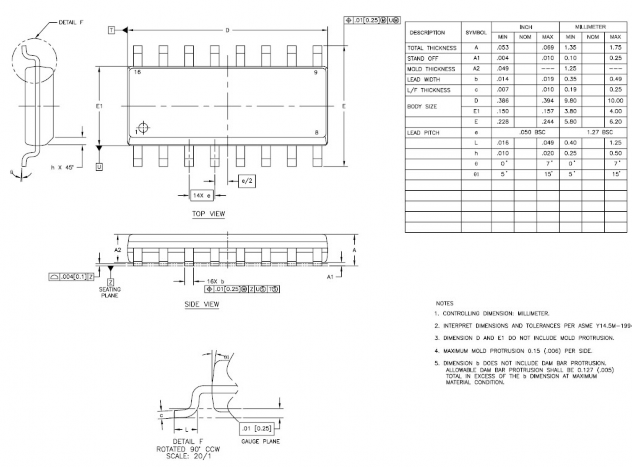

封装图:
