  • 串口MP3方案带插播功能芯片
串口MP3方案带插播功能芯片

串口MP3方案带插播功能芯片

  • 产品描述:YX5200_24SS提供串口控制的外挂U盘TF卡MP3芯片,可直接解码MP3、WAV格式音频。串口控制广告插播,组合语音播放。
  • 在线订购
功能
1、支持采样率(KHz):8/11.025/12/16/22.05/24/32/44.1/48
2、24 位 DAC 输出,动态范围支持 90dB,信噪比支持 85dB
3、完全支持 FAT16、FAT32  文件系统,最大支持 32G 的 TF 卡,支持 32G 的 U  盘、64M 字节的
NORFLASH
4、多种控制模式可选。IO 控制模式、串口模式、AD 按键控制模式
5、广播语插播功能,可以暂停正在播放的背景音乐。广告播放完毕回到背景音继续播放
6、音频数据按文件夹排序,最多支持 100 个文件夹,每隔文件夹可以分配 255 首曲目
7、30 级音量可调,6 种 EQ 可选
 应用
1、 车载导航语音播报
2、 公路运输稽查、收费站语音提示;
3、 火车站、汽车站安全检查语音提示;
4、 电力、通信、金融营业厅语音提示;
5、 车辆进、出通道验证语音提示;
6、 公安边防检查通道语音提示;
7、 多路语音告警或设备操作引导语音;
8、 电动观光车安全行驶语音告示;
9、 机电设备故障自动报警;
10、消防语音报警提示;
11、自动广播设备,定时播报
硬件参数

名称 参数

1、支持所有比特率11172-3和 ISO13813-3 layer3音频解码
MP3文件格式 2、采样率支持(KHZ):8/11.025/12/16/22.05/24/32/44.1/48

3、支持 Normal、Jazz、Classic、Pop、Rock 等音效
USB 接口 2.0标准
UART 接口 标准串口,TTL 电平,波特率可设
输入电压 3.3V-5V
额定电流 15ma[不带 U 盘]
尺寸 SSOP24封装
工作温度 -40度 -- 80度
湿度 5% ~ 95%

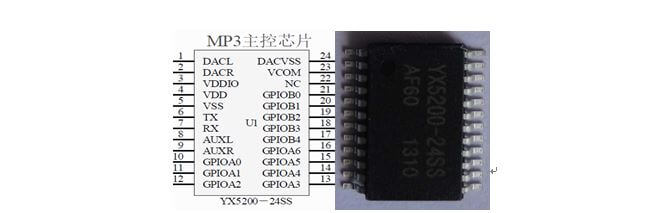

管脚说明
YX<a href=http://www.yxin18.com/product/5200.html target='_blank'>5200</a>-24SS引脚说明
引脚序号 引脚名称 功能描述 备注
1 DACL 音频输出左声道 驱动耳机、功放
2 DACR 音频输出右声道 驱动耳机、功放
3 VDDIO 3.3V 电源输出 给 TF 卡、SPI、24C02供电
4 VDD 5V 电源输入 不可以超过5.2V
5 VSS 电源地
6 TX UART 串行数据输出
7 RX UART 串行数据输入
8 NC 无
9 AUXR 播放指示灯 建议接三极管驱动
10 GPIOA0 红外遥控接收
11 GPIOA1 Busy 输出 播放时输出低电平
12 GPIOA2 SPI_CS 片选总线
13 GPIOA3 SPI_DO 数据总线
14 GPIOA4 SPI_CLK 数据总线
15 GPIOA5 ADKEY2外接按键 22K 上拉
16 GPIOA6 ADKEY1外接按键 22K 上拉
17 GPIOB4 SD_CLK 时钟总线
18 GPIOB3 SD_CMD 命令总线
19 GPIOB2 SD_DAT 数据总线
20 GPIOB1 USB- DM 接 U 盘和电脑的 USB 口
21 GPIOB0 USB+ DP 接 U 盘和电脑的 USB 口
22 NC NC
23 VCOM 退耦
24 DACVSS 地

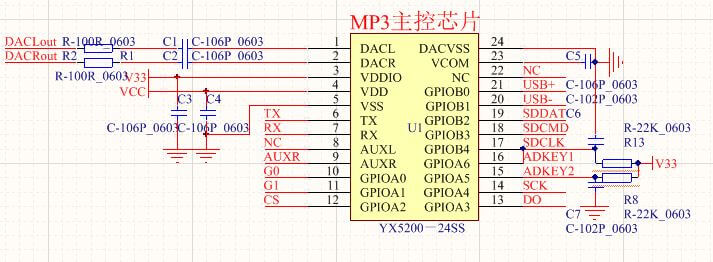

电路参考:
YX<a href=http://www.yxin18.com/product/5200.html target='_blank'>5200</a>-24SS原理图
YX5200-24SS原理图
