485通讯产品

  • 双通道混音播放模块同时播放
双通道混音播放模块同时播放

双通道混音播放模块同时播放

  • 双通道混音播放模块同时播放
  • DC5V
  • TTL电平可控
  • 自带485总线,可外接485芯片控制
  • 产品描述:游戏机语音模块,WAV双通道混音播放模块,能够同时播放2首WAV
  • 在线订购

能够同时播放2首WAV音乐,实现混音

  • 供电:DC5V—DC12V

  • 尺寸:46mm*40mm

  • 语音文件格式:WAV (最高回放率32K)

  • 存储介质:SD卡(最大容量可支持32M--4G)

  • 文件系统:FAT16/FAT32

  • 通讯方式:RS232 9600bit/s 1位起始位+8位数据位+1位结束位 无校验(TTL电平)

  • 支持两曲同播放功能

  • 双声道立体声输出

外围电路简洁,成本更低,主要适用于游戏机、公交车语音报站器、导游机等需要‘长时间、高音质、语音内容需要改动、低成本’的语音应用。

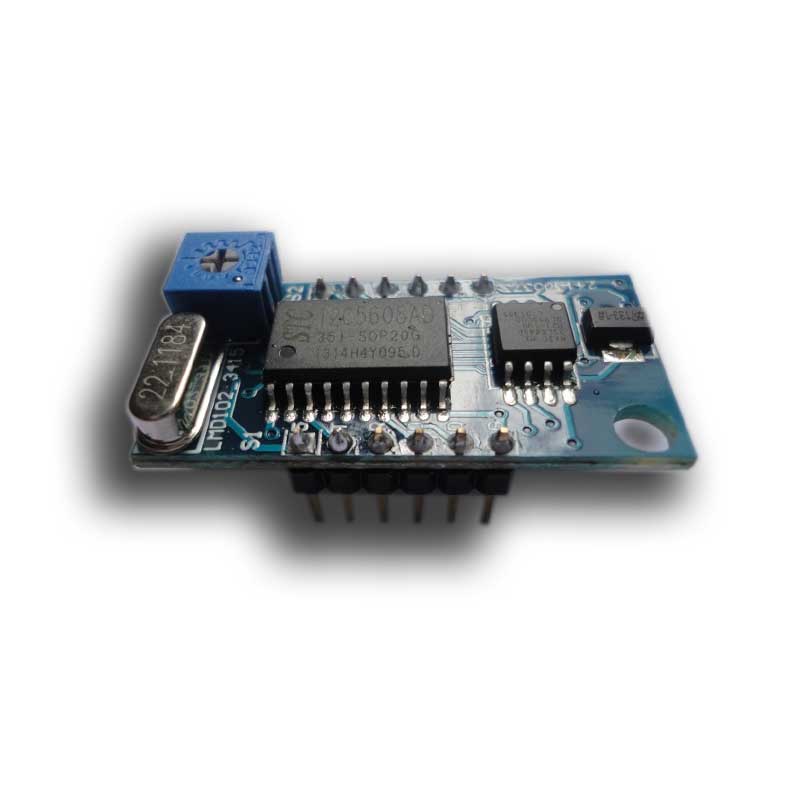

YX02模块图片
一、引脚描述


引脚名称

I/O

备注

sd

O

SD卡状态

ms

O

音乐播放指示,播放时高电平,闲时低电平

adv

O

广告/音效播放指示,播放时高电平,闲时低电平

Rxd

I

串口通讯接收脚(TTL)

Txd

O

串口通讯发送脚(TTL)

In1

I/O

备用

In2

I/O

备用

Scl

I/O

备用

Sda

I/O

备用

Left

O

左声道音频输出

Right

O

右声道音频输出

GND


接地

VCC

I

接电源输入 DC5V至DC12V

K1

I/O

备用

K2

I/O

备用

K3

I/O

备用

K4

I/O

备用

K5

I/O

备用

K6

I/O

备用

K7

I/O

备用

K8

I/O

备用

K9

I/O

备用

K10

I/O

备用

K11

I/O

备用


二、通讯格式:

指令名称

字节A

字节B

字节C

字节D

字节E

字节F

字节G

播放歌曲

02H

A0H

暂停歌曲

02H

A1H

停止歌曲

02H

A2H

下一曲

02H

A3H

上一曲

02H

A4H

播放广告

07H

A6H

目录十位

目录个位

文件百位

文件十位

文件个位

暂停广告

02H

A7H

继续广告

02H

A8H

停止广告

02H

A9H


指令详解
1.播放歌曲(02H/A0H)
说明:在暂停或停止状态发此指令将进入播放状态。
字节A:02H
字节B:A0H
回收:
接收正确则返回:‘ok’
2.暂停歌曲(02H/A1H)
说明:在播放状态发此指令将进入暂停状态。
字节A:02H
字节B:A1H
回收:
接收正确则返回:‘ok’
3.停止歌曲(02H/A2H)
说明:在播放状态发此指令将进入停止状态。
字节A:02H
字节B:A2H
回收:
接收正确则返回:‘ok’
4.下一曲(02H/A3H)
说明:在播放、暂停和停止状态发此指令向前跳跃一曲。
字节A:02H
字节B:A3H
回收:
接收正确则返回:‘ok’
5.上一曲(02H/A4H)
说明:在播放、暂停和停止状态发此指令向后跳跃一曲。
字节A:02H
字节B:A4H
回收:
接收正确则返回:‘ok’
6.播放广告(07H/A6H/)
说明:播放广告。
字节A:07H
字节B:A6H
字节C:目录十位的ASCII值
字节D:目录个位的ASCII值
字节E:文件百位的ASCII值
字节F:文件十位的ASCII值
字节G:文件个位的ASCII值
接收正确则返回:‘ok’
例如要播放‘adv01’文件夹里的‘003.wav’,则指令如下:
07H  A6H  30H  31H  30H  30H  33H

7.暂停广告(02H/A7H)
说明:在广告播放过程中暂停广告播放。
字节A:02H
字节B:A7H
接收正确则返回:‘ok’
8.继续广告(02H/A8H)
说明:在广告暂停的情况下,继续播放广告。
字节A:02H
字节B:A8H
接收正确则返回:‘ok’
9.停止广告
说明:在广告播放的过程中停止广告。
字节A:02H
字节B:A9H
接收正确则返回:‘ok’
