MP3芯片类

  • 串口MP3芯片(IC)YX6100-16S
串口MP3芯片(IC)YX6100-16S

串口MP3芯片(IC)YX6100-16S

  • 产品编号:YX6100-16S
  • 产品特性:主控芯片外挂 SPI FLASH 方案。支持两种控制模式:按键模式,一线串口模式;
  • 产品功能:外围器件简单,作电压 DC3.3~5.1V。
  • 产品规格:SOP16封装
  • 产品描述:YX6100-16S是一个提供串口的语音芯片,完美的集成了MP3、WAV的硬解码。芯片集成多种控制模式,并口控制模式、串口模式、AD按键控制模式。
  • 在线订购

YX6100-16S是一个提供串口的语音芯片,完美的集成了MP3、WAV的硬解码。同时软件支持工业级别的串口通信协议,以SPIFLASH、U盘作为存储介质,用户可以灵活的选用其中的任何一种设备作为语音的存储介质。通过简单的串口指令即可完成播放指定的语音,以及如何播放语音等功能,无需繁琐的底层操作,使用方便,稳定可靠是此款产品的最大特点。

无需任何烧录器,无需任何软件,USB直接烧写FLASH。


基本参数说明:

名称 参数
MP3文件格式 1、支持所有比特率11172-3和ISO13813-3 layer3音频解码
2、采样率支持(KHZ):8/11.025/12/16/22.05/24/32/44.1/48
3、支持Normal、Jazz、Classic、Pop、Rock等音效
USB接口 2.0标准
UART接口 标准串口,TTL电平,波特率可设[用户不可设]
输入电压 3.3V-5V[7805后级串一个二极管为最佳]
额定电流 10MA[静态]
低功耗电流 <200uA
功放功率 驱耳机,功放
尺寸 16S
工作温度 [-40度] -- [80度]
湿度 5% ~ 95%
主芯片型号 YX6100-16S[SOP16]

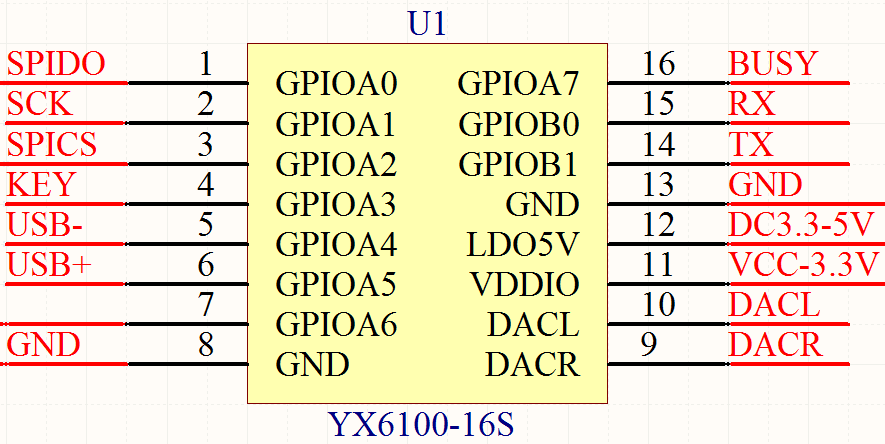

芯片管脚说明:


<a href=http://www.yxin18.com/product/61_16.html target='_blank'>YX6100</a>-16S引脚功能
引脚序号 引脚名称 功能描述 备注
1 SPIDO SPI_DO 数据总线
2 SPICLK SPI_CLK 数据总线
3 SPICS SPI_CS 片选总线
4 GPIOA1 P01 触发输出口1 接地触发
5 USB- USB- DM 电脑的USB口或者U盘
6 USB+ USB+ DP 电脑的USB口或者U盘
7 GPIOA6 退耦
8 GND 音频地
9 DAC-R 音频输出右声道 驱动耳机、功放
10 DAC-L 音频输出左声道 驱动耳机、功放
11 VDDIO 3.3V 电源输出 给SPI flsah 供电
12 VDD 5V 电源输入 不可以超过5.2V
13 GND 电源地
14 TX UART 串行数据输出 3.3V 的TTL 电平
15 RX UART 串行数据输入 3.3V 的TTL 电平
16 BUSY Busy 输出 播放时输出低电平


串口通讯协议

支持异步串口通讯模式,通过串口接受上位机发送的命令


通讯标准:9600 bps
数据位  :1
校验位  :none
流控制  :none


格式:$S  VER  Len  CMD  Feedback  para1  para2  checksum  $O
$S 起始位0x7E 每条命令反馈均以$开头,即0x7E
VER 版本 版本信息
Len len后字节个数 校验和不计算在内
CMD 命令字 表示具体的操作,比如播放/暂停等等
Feedback 命令反馈 是否需要反馈信息,1反馈,0不反馈
dat 参数 和前面的len相关联,不限制长度
checksum 校验和[占两个字节] 累加和校验[不计起始位$]
$O 结束位 结束位0xEF


应用领域:

1、 车载导航语音播报
2、 公路运输稽查、收费站语音提示;
3、 火车站、汽车站安全检查语音提示;
4、 电力、通信、金融营业厅语音提示;
5、 车辆进、出通道验证语音提示;
6、 公安边防检查通道语音提示;
8、 电动观光车安全行驶语音告示;
9、 机电设备故障自动报警;
10、消防语音报警提示;


询价及完整资料请向销售人员或在线客服索取
