语音提示器YX-04使用说明书

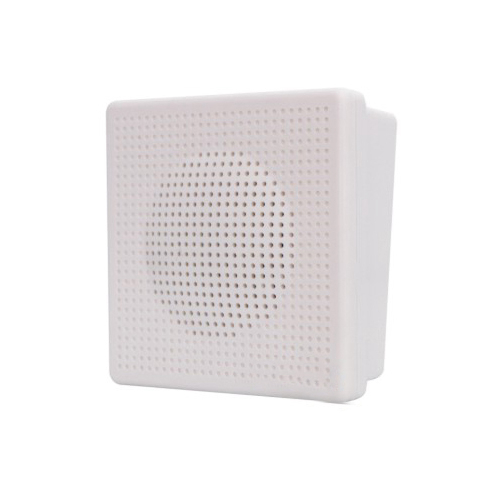

语音提示器YX-04是悦欣电子推出的一款语音提示产品。具有4段一对一语音播报,语音可由用户自由更换,或厂家在线免费修改,高质量喇叭可实高品质的语音播放;多年产品研发生产销售经验,产品性能稳定可靠,价值高,可重复使用,使用方便等特点。

产品参数:
供电电压:DC12V~24V
大电流:1500mA
工作温度:-20℃~70℃
输出功率:5W8O
文件格式:mp3(44100khz,192kbs以下)
wav(44100khz以下)

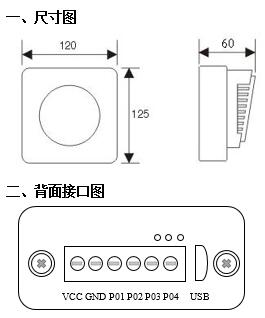

提示器尺寸


三、安装接线说明

VCC:接直流电源正极(低9V,高24V)
GND:电源的负极及触发公共端
P01:触发第1段声音(或上一曲/音量+ ①)
P02:触发第二段声音(或下一曲/音量+ ①)
P03:触发第三段声音(或暂停/播放 ①)
P04:触发第四段声音(或停止 ①)
注意:产品为低电平触发,如给P01一个低电平信号即可触发第1段声音。或通过开关量连接到产品触发公共端GND。
注①   :该功能只在标准MP3模式下有效。

1、按键及开关量控制:

语音提示器开关量控制

2、通电响

语音提示器通电响

3、PLC或开关信号控制

PLC控制语音提示器

电源使用警告!
电源请使用直流9V到24V(大于1.5A电流),严格按正负极接线,请勿接反,接线部份请勿接触导电液体。切勿使用高于24V电压或交流电,如果使用电压不当,则可能造成产品烧毁或火灾等或人身伤害的危险。

四、更换声音
1、准备主机一台,MicroUSB线一根(安卓手机常用线)
2、设备断电,用准备好的USB线连接到电脑,正确连接时计算机会显示“可移动磁盘”,双击打开可移动磁盘,磁盘内的文件即为设备语音文件。

3、删除磁盘内MP3或WAV格式文件,把准备好的新文件复制到磁盘内即可完成更换声音。
4、声音排序,本产品以文件烤入的时间排序,如先复制的第1文件对应的是P01口。

(PC端图片)

提示器更换语音


五、播放模式设置
通过设备内的read.cfg文件来读取按键的配置。
1、先查看设备可移动磁盘内是否含有read.cfg文件(或.cfg后缀文件)。如果有,直接用记事本打开文件修改文件内容即可。
2、如果没有文件,单击鼠标右键新建“文本文档”         双击鼠标左键“文本文档”输入你要控制模式的数字,保存为:read.cfg,保存即可。
3、内容常用对应功能如下图:

数值  对应的按键状态
0  一对一触发播放[可打断]
1  按键抬起停止播放
2  一对一触发播放[不可打断]
3  标准MP3功能
4  指定文件夹文件名播放
5  按下播放一段/抬起再播放一段

4、对应功能说明:
⑴、一对一触发:按一下播放,再按下重新开始播放。
⑵、按键抬起停止:按键按住时,语音循环播放当前段,按键松开后语音停止。
⑶、一对一触发:按一下播放,播放过程中再按下无效,需等待当前播放结束。
⑷、标准Mp3功能:P01/P02为上下曲功能,P03/P04为播放/停止功能。
⑸、指定文件夹播放:P01对应01文件夹001开头语音文件,以些类推。
⑹、按下和抬起各播放一段:按键按下时,P01播放01文件夹下的001文件,按键抬起时播放02文件夹里的001文件,以此类推。
其它内容请联系我们:
广州悦欣电子科技有限公司
网址:www.yx080.com  电话:020-36776060
