悦欣YX6100-16S MP3串口语音芯片阐述

       本页内容主要阐述了串口语音芯片厂家悦欣电子生产的YX6100-16S的一些基本使用方法,如果需要基于51内核单片机或者安卓开发系统,控制播放,C语音程序,原理图,原理图库,PCB库的可以联系我们在线人员。

1.0、YX6100-16S串口语音芯片简介

       YX6100-16S集成了MP3、WMV的硬解1码。支持FAT16、FAT32文件系统。直接播放SPI-FLASH卡内部歌曲,稳定可靠是此款产品的特点,芯片体积小,声音还原清晰,控制方式简单,是广大电子工程师快速上手调试语音程序的,优先选择。

1.1、YX6100-16S语音芯片功能

1、支持采样率(KHz):8/11.025/12/16/22.05/24/32/44.1/48;

2、支持播放WAV /MP3格式文件;

3、24位DAC输出,动态范围支持90dB,信噪比支持85dB;

4、完全支持FAT16、FAT32文件系统,支持32G的TF/SD卡,32G、U盘、或128M Bit SPI-FLASH芯片。

5、支持单片机异步串口UART控制:暂停播放、上下曲、音量加减、循环播放、 音量设置等;

6、支持15段自选内容组合播放;

7、支持指定文件夹文件名播放,同时支持查询当前播放歌曲序号名,多文件夹之间插播;

8、通过安卓手机数据线连接电脑,可以显示盘符类似U盘拷贝方式,拷贝音乐文件;

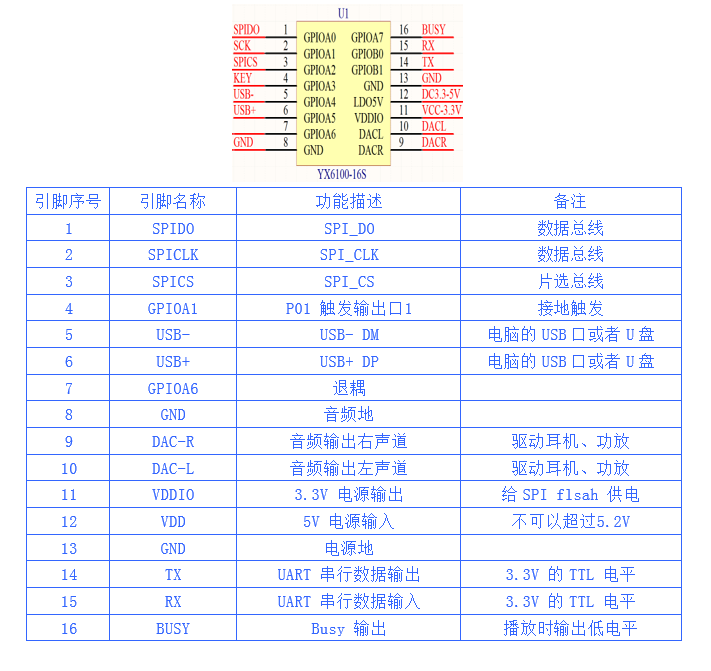

1.2、YX6100-16S语音芯片引脚定义

YX6100-16S语音芯片引脚定义

1.3、YX6100-16S语音芯片应用场合

语音芯片应用场合

1.4、YX6100-16S语音芯片串口通讯协议

语音芯片串口通讯协议

我们的通讯分为以下两大块

1、控制指令、这里是控制芯片如何工作。

语音芯片控制指令

YX6100-16S语音芯片控制指令集

语音芯片控制指令集

YX6100-16S语音芯片单片机连接参考图

语音芯片单片机连接参考图

1、芯片的串口为3.3V的TTL电平,所以默认的接口的电平为3.3V。

2、如果系统是5V。那么建议在串口的对接接口串联一个1K的电阻。这样足以满足一般的要求。

3、芯片在5V和3.3V的系统中均正常的测试过,一切正常。均采用的是直连的方式,并没有串1K的电阻,一般的芯片都是能够兼容3.3V和5V的电平。但是用户在实际的产品开发过程中,一定要严格的测试,留意电平的转换。强烈建议用户单片机5V的情况下,TX和RX都能各串1个1.5K左右的电阻。

YX6100-16S语音芯片3W功放原理图

芯片链接:https://item.taobao.com/item.htm?id=524768744886

喇叭链接:https://item.taobao.com/item.htm?id=605213953390

功放链接https://item.taobao.com/item.htm?id=39433265990

闪存链接:https://item.taobao.com/item.htm?id=14538154240

模块链接:https://item.taobao.com/item.htm?id=526251210042

相关资料:YX6100-16S语音芯片中文资料下载>>>
