25W双声道20路光耦隔离语音功放板

25W双声道20路光耦隔离语音功放板,20路按键独立语音点播,立体声25W大功率输出,控制方便;USB口在线更新音频文件。5种播放模式自定义设置。

25W双声道20路光耦隔离语音功放板



1、概况

1.1、简介

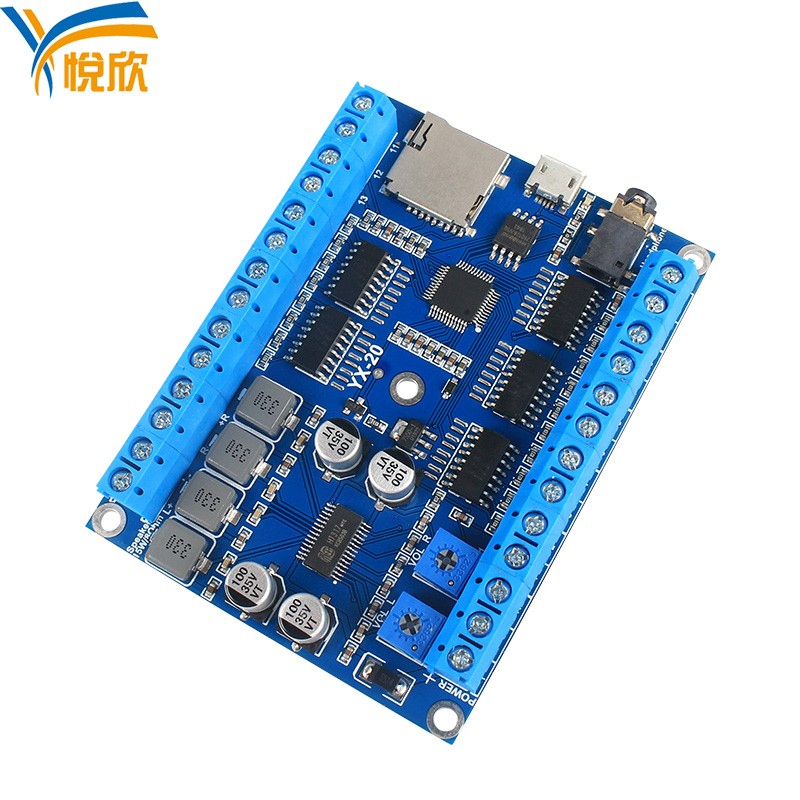

YX-20是广州悦欣电子科技有限公司开发的一款高品质MP3音响板。

板载2×25瓦D类功放,可直接驱动2组10~25W扬声器。

它可以控制20个独立的按键,进行“一对一”的输入控制。

20路控制端均采用光耦隔离,提高产品稳定性。

具有强大的音频输出,工业级设计,抗干扰能力强。


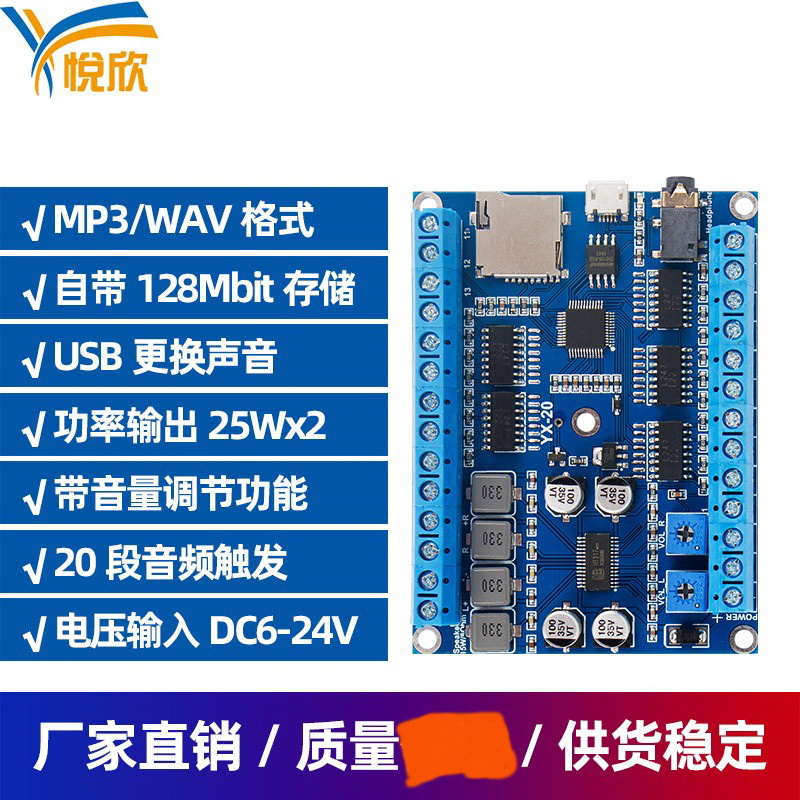

1.2、特征

1)。内置一个高品质的24位音频解码器与立体声音频输出。

2)。支持播放MP3和WAV格式的音频文件。

3)。板载一个高品质2×25瓦D类放大器,可直接连接两个8欧10-25W扬声器,用于左声道和右声道输出。

4)。使用板载闪存芯片或TF卡作为声音的文件存储设备。

5)。板载闪存容量为128M bit,支持最大32GB的TF卡扩展。

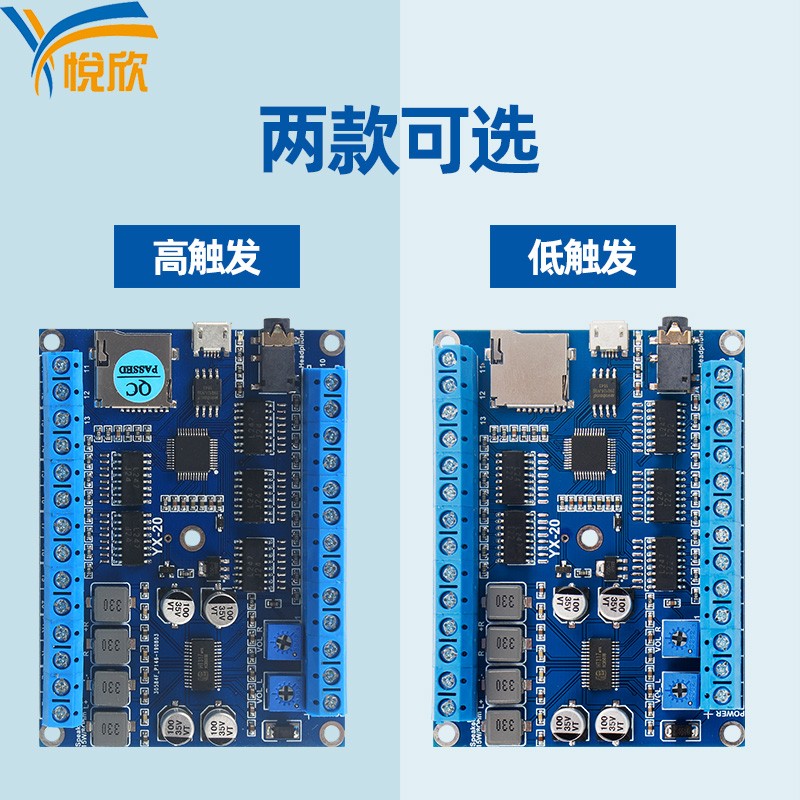

6)。支持按键控制模式、在按键控制模式中,"一对一"相关音频文件的播放由负脉冲触发(常规),也有正脉冲触发款。

7)。在按键控制模式中,通过配置文件提供四种可选择的触发模式。

8)。支持音频输出到外部放大器通过音频插孔。

9)。每个声道单独的音量控制(仅适用于板载放大器)。

10)。电源输入直流范围宽(DC6V-24V)。

11)。工业级设计,光耦隔离输入,抗干扰能力强。

12)。PCB尺寸:80mm x 60mm x 15mm。


1.3、电气参数

工作电压:DC6V-24V

额定输出:25W×2(DC24V RL=8ΩD=1%)

闪存大小:16MB

音频格式:MP3 / WAV

噪声电压:≤50mV

频率响应:200Hz-18kHz

信噪比:≥90dB


2、线路连接

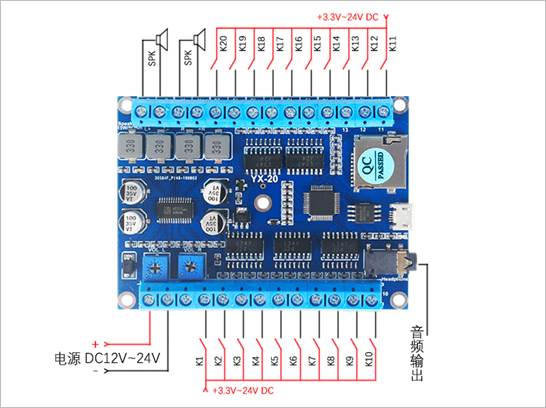

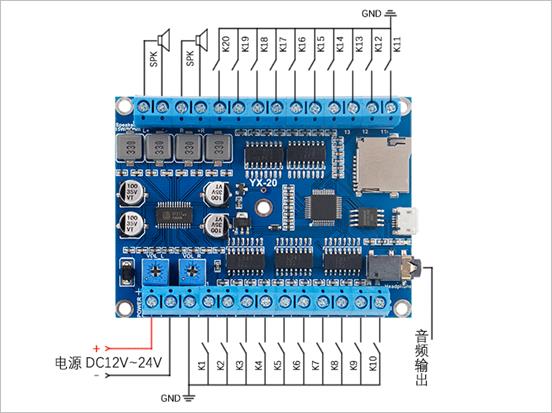

K1至K20表示正常打开(N.O.)的手动按钮。请参考下面连接示例(负脉冲触发款)。

图片包含 电子产品, 电路 描述已自动生成

K1至K20表示正常打开(N.O.)的手动按钮。请参考下面连接示例(正脉冲触发款)。

注释:

•低触发的20个输入端子可连接"GND"端口或电源负极触发。

•高触发的20个输入端子可连接电源正极或外部+3.3V~24V电压触发。

•当板载音频插孔连接到外部放大器/有源扬声器时,板载放大器会自动断开与扬声器的连接

3.操作指南

3.1 设置工作模式

在按键控制模式中,有5种触发模式可供用户根据实际需要选择。这四个中的任何一个可以通过名为"read.cfg"的配置文件设置/获取触发模式,该文件最初来自文本文件“.txt”。用户只需在新建的文本文件中填写与触发模式对应的数字/参数。保存并重命名为"read.cfg",然后将其与TF卡或板载闪存驱动器的根目录中的音频文件放在一起。

有关数字和相关的触发模式,请参阅下面的工作表。

参数

对应的触发模式

文件说明

0

脉冲可打断

存放根目录

1

电平保持循环播放

存放根目录

2

脉冲不可打断

存放根目录

3

标准MP3模式/全部循环

存放根目录

4

随机播放指定文件夹内曲目

存放文件夹


3.2 触发模式的详细说明

l  脉冲可打断:在此模式下,单个脉冲将开始播放。按下用于激活的相同按钮可以中断播放。播放中断后,会立即自动重启音频文件。也可以通过按任何其他3个按钮来中断回放。播放中断后,将自动启动与按下的按钮相关的声音。

l  电平保持循环播放:在此模式下,必须将脉冲保持/保持到声音模块触发器才能完成音频文件。音频文件仅在播放期间保持/保持按钮或脉冲时播放。一旦按下按钮或脉冲信号,将停止/取消播放。一旦按钮保持按住,当音频文件的播放完成时,它将开始重复播放(循环播放)。

l  脉冲不可打断:在此模式下,单个脉冲将开始播放。按下相同按钮或其他按钮无法中断播放。触发音频文件后,播放期间将无法中断/取消音频文件。播放仅在音频文件完整播放时结束。

l  标准MP3模式/全部循环:在这种模式下,只有K1和K4之间的按钮是有效的。这4个按钮将分别作为"上一曲"、"下一曲"、"播放/暂停"和"停止"。在这种情况下,不限制音频文件的存放数量。全部循环:这种模式下,在产品通电前按下K1按钮,产品通电后它可以循环播放存储设备中的所有音频文件,无需要人工触发。

l  随机播放指定文件夹内曲目:在这种模式下,设备内需要建立相应文件夹,如K1对应“01”文件夹下的随机一曲,K2对应“02”文件夹下的随机一曲,K10对应“10”文件夹下的随机一曲等。该模式下支持20个文件夹,文件夹内支持255个文件。文件系统建立参考“4.3”节。

例如,如果需设置电平保持循环播放的触发模式,

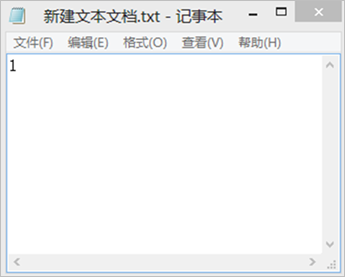

1)。首先在计算机上建立一个新的文本件,只需输入数字"1"如下,并保存该文件。

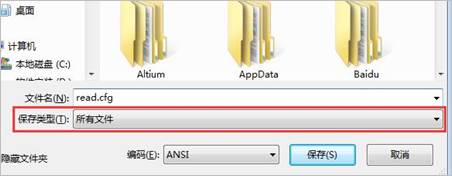

2)。 选择文件另存为-文件名输入 “read.cfg”。 请注意,保存类型需要选择“所有文件”。否则文件无法使用。 请参阅下图。

注意:出厂默认触发模式是"脉冲可中断",因此即使设备内没有配置文件也是可行的。

4、音频文件加载

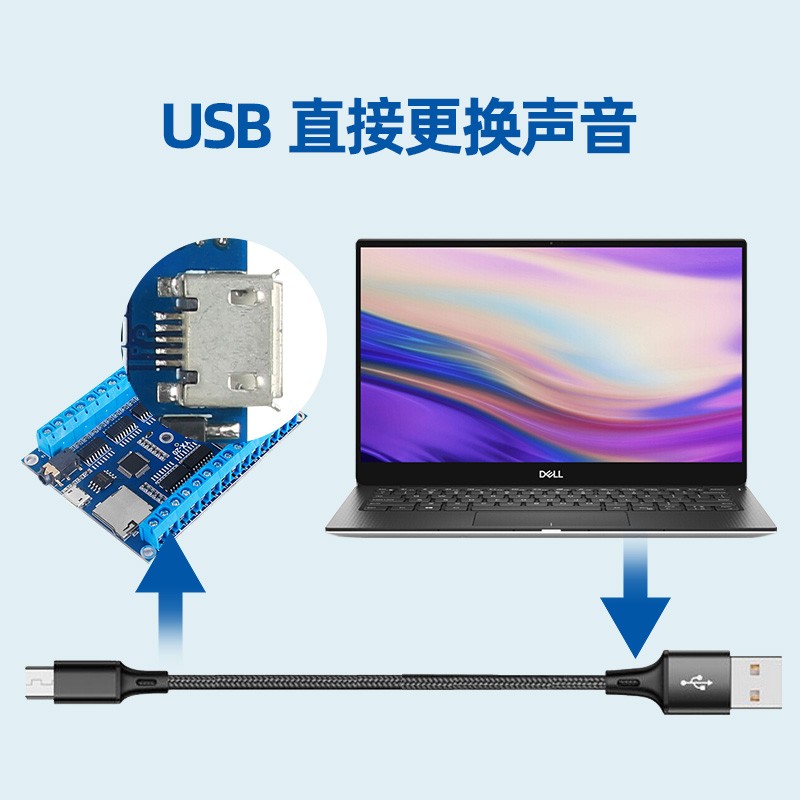

4.1、功放板与PC连接

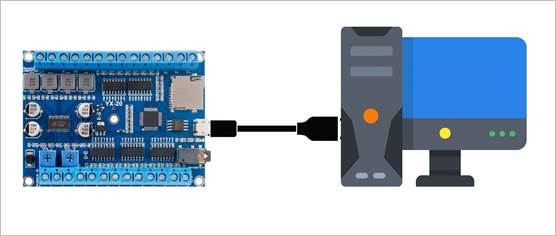

见下图。设备上有一个微型USB插座,用户可以通过安卓Android手机的USB线将其连接到计算机,以加载音频文件和配置文件。如果设备上插有TF卡,则会检测TF卡并将其显示在作为USB闪存盘的PC上。如果没有TF卡,则会检测到内置闪存并将其显示在作为USB闪存驱动器的PC上。

图片包含 电子产品, 电路 描述已自动生成

4.2、“一对一”文件加载方法(根目录)

这20个声音文件需要直接存储在正在使用的板载闪存或TF卡的根目录中。"根目录"中不能有其他文件夹。声音文件的排列由物理索引序列管理。换句话说,将最先存入存储设备的文件将与输入"k1"相关联。要加载到存储设备中的最后一个文件将与输入"K20"相关联。为了保证正确的"一对一"的顺序,请参考以下步骤。



1)。建立一个新的文件夹在计算机上,并把20个声音文件在这个新的文件夹。

2)。从001重命名音频文件。MP3/WAV到"020.MP3/WAV",并确保它们的排名从"001.MP3/WAV"到"020.MP3/WAV"顺序。

3)。在电脑上通过USB线连接功入板或插入TF卡驱动器(确保它是空的)。

4)。将板载Flash存储器或TF卡格式化为"FAT32"。

5)。选择文件夹中的所有声音文件。

6)。右键点击第一个文件(001.MP3/WAV)并选择"发送到可移动磁盘"。

7)。这将以正确的顺序将20个声音文件发送到SD卡或USB闪存驱动器。

8)。文件传输完成后,将配置文件与声音一起放入SD卡或USB闪存驱动器中。

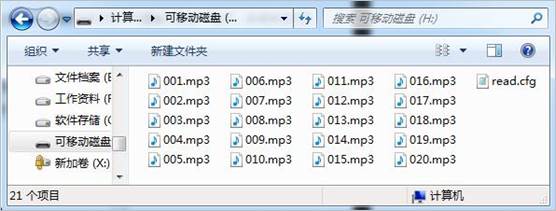

文件如下:

9)。安全地从计算机上拔出USB线或TF卡,并将TF卡插入功放板。

10)。将电源应用于音效板,并按下20个按钮中的任意一个以播放相应的声音。

11)。例如,按下"K1"按钮,它将播放声音文件"001.M P3/WAV"并停止;按下"k7"按钮,就会播放声音文件"007.MP3/WAV"和停止等。

4.3、随机播放指定文件夹内曲目-文件夹系统建立

为了满足不同的需要,我们增加了'一对一'的文件夹随机播放控制,除了传统的'一对一'触发的声音文件。'一对一'的文件夹随机播放是关联文件夹中的声音文件。换句话说,20个输入触发器中的每一个都可以以随机播放相应文件夹中的多个声音文件。传统的"一对一"触发模式是20个触发中的每一个只能触发一个相应的声音文件。这两种触发控制方式不能同时存在。所以目录内有文件夹时,必须放入数据为“4”的配置文件。

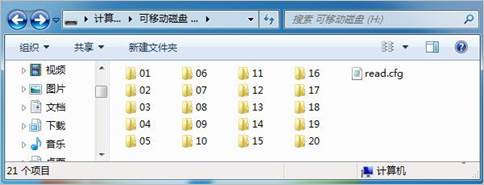

1)。在建立文件前,将包含音频文件的存储设备格式化为FAT32。格式化完成后,在根目录下建立20个文件夹,并从"01"重命名为"20"。将准备好的MP3文件与根目录下的文件夹放在一起,如下所示。

图片包含 屏幕截图 描述已自动生成

2)。将声音文件放入每个文件夹中。每个文件夹必须包含所有MP3或WAV音频文件。MP3和WAV不能在每个文件夹中共存。将MP3文件重命名为"001.mp3/wav"格式,如下所示。每个文件夹最多可以包含255个声音文件,但我们建议每个文件夹中的声音文件不超过100个。

3)。完成上述操作后,请安全地从计算机中拔出USB闪存设备。打开电源,然后按下20个按钮中的任意一个,就可以在关联的文件夹中随机播放声音。例如,按下"K7"相关联的按钮。它将随机播放一个"07"文件夹内的声音文件。再次触发,将随机播放"07"文件夹内的另一个声音文件。其它按键以此类推。



注意事项:

1)。如果总共20个音频文件小于16M字节,可以直接使用内置闪存。如果它们大于16M字节,请使用TF卡。同时配置文件也保存在TF卡中。TF卡没有配置时,将按照板载内存中的配置模式工作。

2)。广州悦欣电子科技有限公司产品均为工厂流程出库。全部产品都经过QA测试出货,用户拿到模块应先按照接线图接好电源及喇叭,用导线或镊子模拟按键控制播放测试,能正常工作后再做下一步操作,如换声音、更改模式或安装到设备等。(产品出厂语音内容为报数字或报时音)。

3)。接线时需要注意电源的正负极性,喇叭接口可以不区分正负极。

4)。电源的电流需大于等于2A,DC12V供电时,输出功率约2*10W。DC24V供电时,输出功率约2*25W。

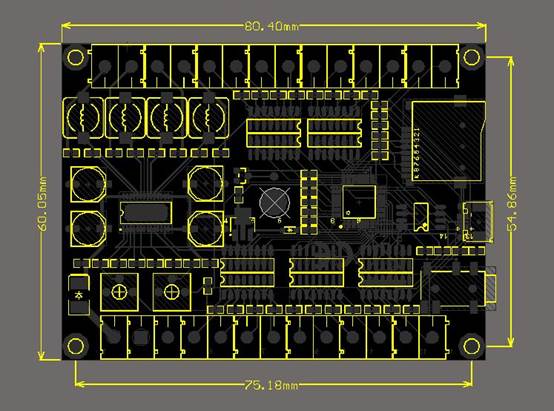

5、产品尺寸信息
