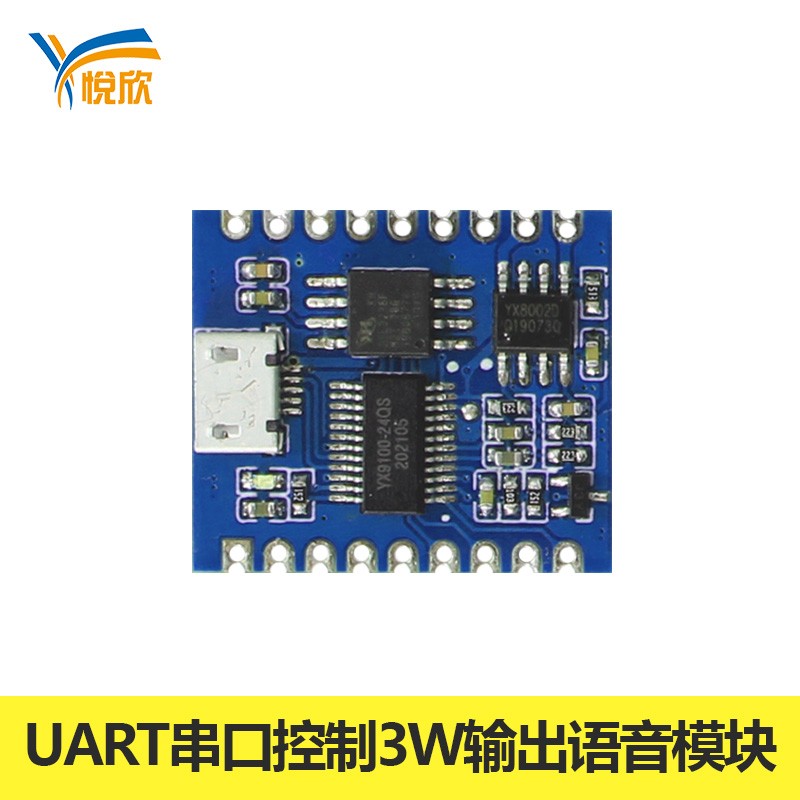

UART串口语音模块YX91F-18S

YX91F-18S自带3W的功放,直接外接喇叭即可完成放音,支持7段语音的触发播放,IO低电平检测的方式,适合碳膜按键及单片机直接控制。支持标准UART串口控制,支持一键静音。

简介

       悦欣YX91F-18S是一个提供串口的语音 模块,集成了MP3、WAV的硬解码。同时软件支持工业级别的串口通信协议 ,以SPIFLASH作为存储介质,降低了成本同时也增加了产品的稳定性。通 过简单的串口指令即可完成播放指定的语音,以及如何播放语音等功能, 无需繁琐的底层操作,使用方便,稳定可靠是此款产品的特点。另外该模 块也是深度定制的产品,集成了3W的功放,直接外接喇叭即可放音。同时 模块支持7段语音的指定触发播放。

功能

1、支持采样率(KHz):8/11.025/12/16/22.05/24/32/44.1/48。

224DAC输出,动态范围支持90dB,信噪比支持85dB。

4、多种控制模式,串口模式、按键一对一 控制模式、可设多种模式。

5Microusb接口更新语音文件,无需安装任何软件。

8、自带3W的功放,直接外接喇叭即可完成放音。

9、支持7段语音的触发播放,IO检测的方式,所以适合碳膜按键等等场合。

应用

1车载导航语音播报

2公路运输稽查、收费站语音提示;

3火车站、汽车站安全检查语音提示;

4电力、通信、金融营业厅语音提示;

5车辆进、出通道验证语音提示;

6公安边防检查通道语音提示;

7多路语音告警或设备操作引导语音;

8电动观光车安全行驶语音告示;

9机电设备故障自动报警;

10、消防语音报警提示;

11、自动广播设备,定时播报


参 数

名称

参数

MP3文件格式

1、支持192kbps及以下比特率11172-3和ISO13813 -3 layer3音频解码

2、采样率支持 (KHZ):8/11.025/12/16/22.05/24/32/44.1/48

USB接口

2.0标准

UART接口

标准串口,TTL电平9600,波特率可定制

输入电压

3.3V-5V

额定电流

10ma[不带U盘]

封装尺寸

QSOP24标 准

工作温度

-40度 ~ 80度

湿度

5% ~ 85%

主芯片型号

YX9100-24QS(QSOP24)

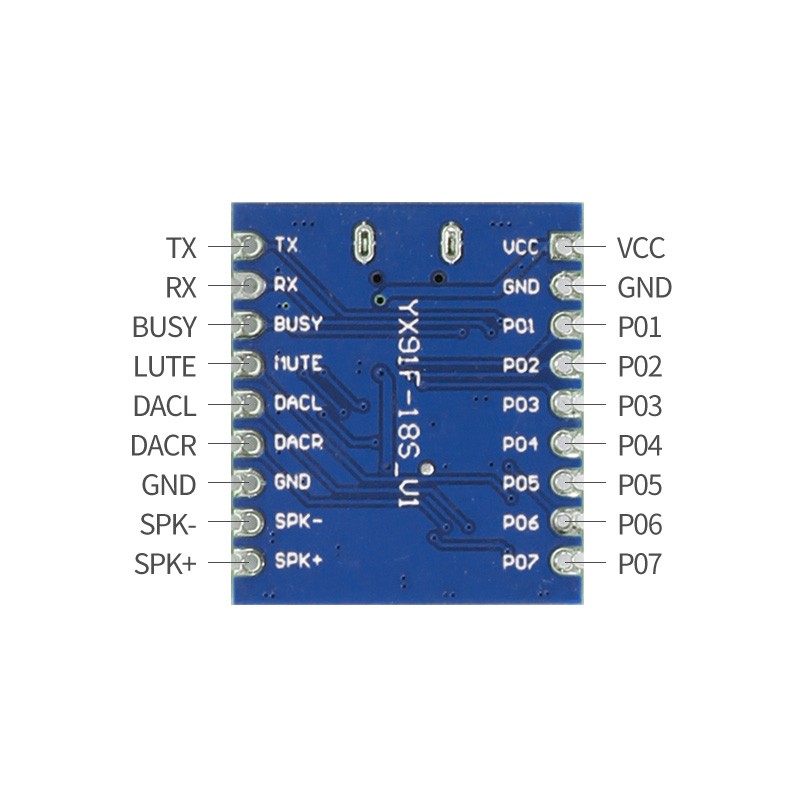

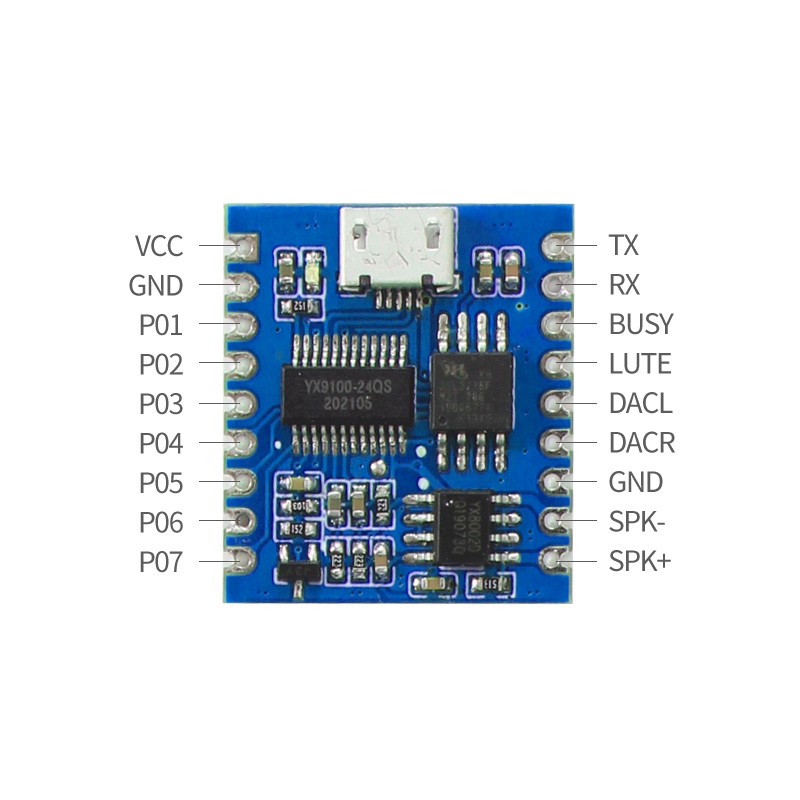

引脚说明



脚序号

引脚名称

功能描述

备注

1.

VCC

电源输入脚

DC3.3V~5V

2.

GND

电源地


3.

P01

触发端口 1

低电平触发

4.

P02

触发端口 2

低电平触发

5.

P03

触发端口 3

低电平触发

6.

P04

触发端口 4

低电平触发

7.

P05

触发端口 5

低电平触发

8.

P06

触发端口 6

低电平触发

9.

P07

触发端口 7

低电平触发

10.

SPK+

喇叭接口

4欧/8欧/1~3W

11.

SPK-

喇叭接口


12.

GND


13.

DACR

音频输出右声道

驱动耳机、功放

14.

DACL

音频输出左声道

驱动耳机、功放

15.

MUTE

功放开关脚

低电平时关闭

16.

BUSY

忙信号输出

空闲输出高/播 放时输出低电平

17.

RX

UART 串行数据输入

3.3V TTL电平

18.

TX

UART 串行数据输出

3.3V TTL电平























通讯格式

支持异 步串口通讯模式,通过串口接受上位机发送的命令

      通讯标准:9600   bps
      数据位  :8
      校验位  :none
      流控制  :none







格 式:$S  address  Len    CMD  para  checksum    $O






$S

起 始位0x7E

每 条命令反馈均以$开头,即0x7E


VER

地址码

默 认FF


Len

字 节长度

校 验和不计算在内


CMD

操作码

表 示具体的操作,比如播放/暂停等等


Feedback

命令反馈

是否需要反馈信息, 1反馈,0不反馈


dat

参数

和前面的len相关联 ,不限制长度


checksum

校验和[占两个字 节]

累加和校验[不计起 始位$]


$O

结束位

结束位0xEF


举个例子:

如果我们指定播放SPIFLASH,就需 要发送:7E FF 06 09 00 00 04 FF DD EF

数据长度为6 ,这6个字节分别是[FF 06 09 00 00 04] 。不计算起始、结束、和校验。然后对得到的结果进行 累加,再用0减,即“0-checksum=校验数据”。

如果这里不明白,可以参考我们的 例程。另外用户也可以直接忽视校验,参考我们的后面章节说明。


       UART串口语音模块-悦欣YX91F-18S由广州悦欣电子科技有限公司提供。
