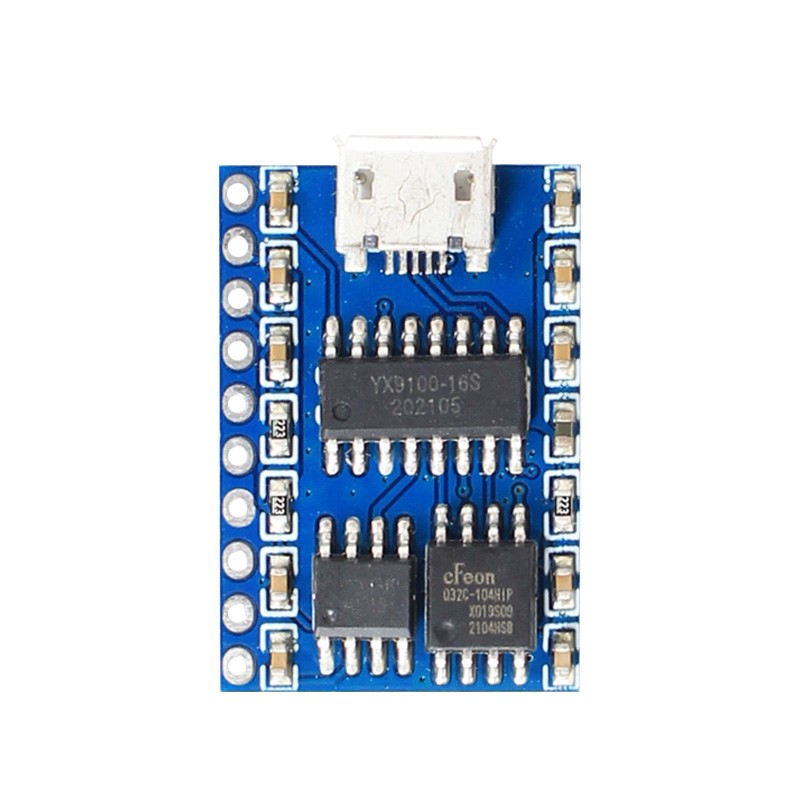

串口语音USB更换mp3声音模块-悦欣YX9100-10P

YX9100-10P自带3W的功放,直接外接喇叭即可完成放音,支持1段语音的触发播放,IO低电平检测的方式,适合碳膜按键及单片机直接控制。支持标准UART串口控制,支持一键静音。

简介

       悦欣YX9100-10P是一个提供串口的语音模块,集成了MP3、WAV的硬解码。同时软件支持工业级别的串口通信协议,以SPIFLASH作为存储介质,降低了成本同时也增加了产品的稳定性。通过简单的串口指令即可完成播放指定的语音,以及如何播放语音等功能,无需繁琐的底层操作,使用方便,稳定可靠是此款产品的特点。另外该模块也是深度定制的产品,集成了3W的功放,直接外接喇叭即可放音。

功能

1、支持采样率(KHz):8/11.025/12/16/22.05/24/32/44.1/48。

224DAC输出,动态范围支持90dB,信噪比支持85dB。

4、多种控制模式,串口模式、按键一对一控制模式、可设多种模式。

5Microusb接口更新语音文件,无需安装任何软件。

8、自带3W的功放,直接外接喇叭即可完成放音。


参数

名称

参数

MP3文件格式

1、支持192kbps及以下比特率11172-3和ISO13813-3 layer3音频解码

2、采样率支持(KHZ):8/11.025/12/16/22.05/24/32/44.1/48

USB接口

2.0标准

UART接口

标准串口,TTL电平9600,波特率可定制

输入电压

3.3V-5V

额定电流

10ma[不带U盘]

封装尺寸

QSOP24标准

工作温度

-40度 ~ 80度

湿度

5% ~ 85%

主芯片型号

YX9100-16S(SOP16)


引脚说明



通讯指令

我们的通讯分为以下两大块

n  控制指令

n  查询芯片的参数以及状态

控制指令

1、直接发送的指令,这里是控制芯片如何工作

CMD命令(指令)

对应的功能

参数

CMD命令

对应的功能

参数(16位)

0x01

下一曲


0x02

上一曲


0x03

指定曲目(NUM)

详见3.4.1

0x04

音量+


0x05

音量-


0x06

指定音量

详见3.4.2

0x07

保留

保留

0x08

单曲循环指定曲目播放

详见3.4.3

0x09

指定播放设备

详见3.4.4

0x0A

保留

保留

0x0B

保留

保留

0x0C

芯片复位


0x0D

播放


0x0E

暂停


0x0F

指定文件夹文件名播放

详见3.4.6

0x13

保留

保留

0x15

保留

保留

0x16

停止


0x17

指定文件夹循环播放

详见3.4.10

0x18

指定整个设备随机播放

详见3.4.11

0x19

对当前播放的曲目设置为循环播放

详见3.4.12

0x1A

保留

保留

0x21

保留

保留

0x25

保留

保留
